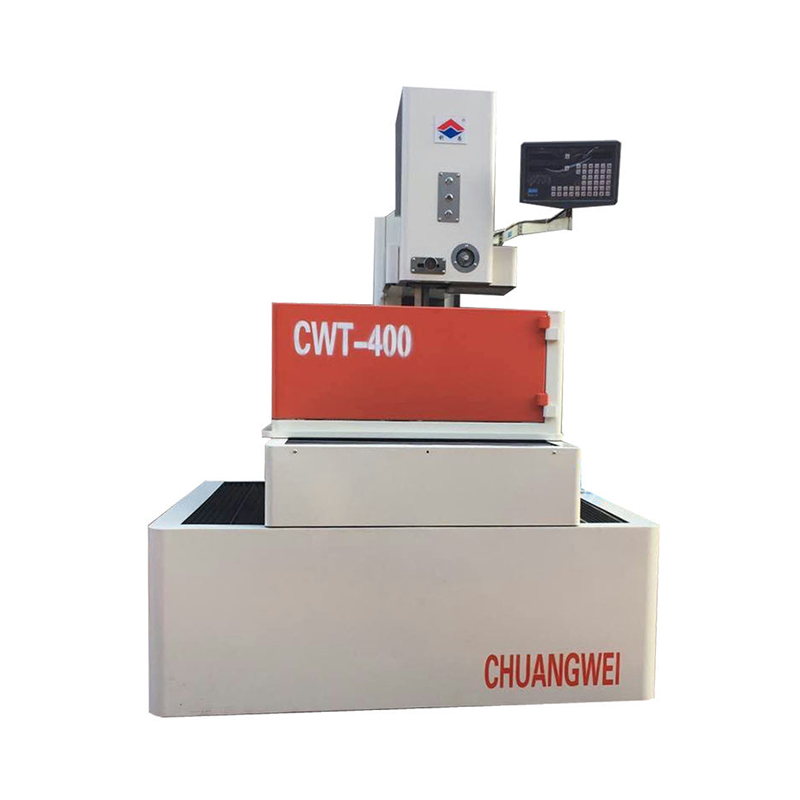

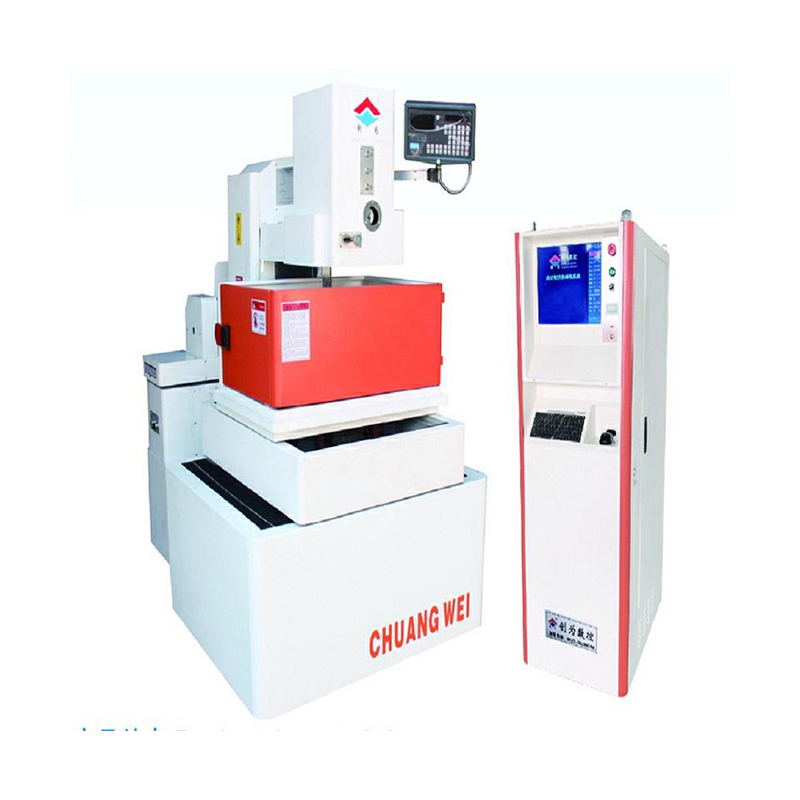

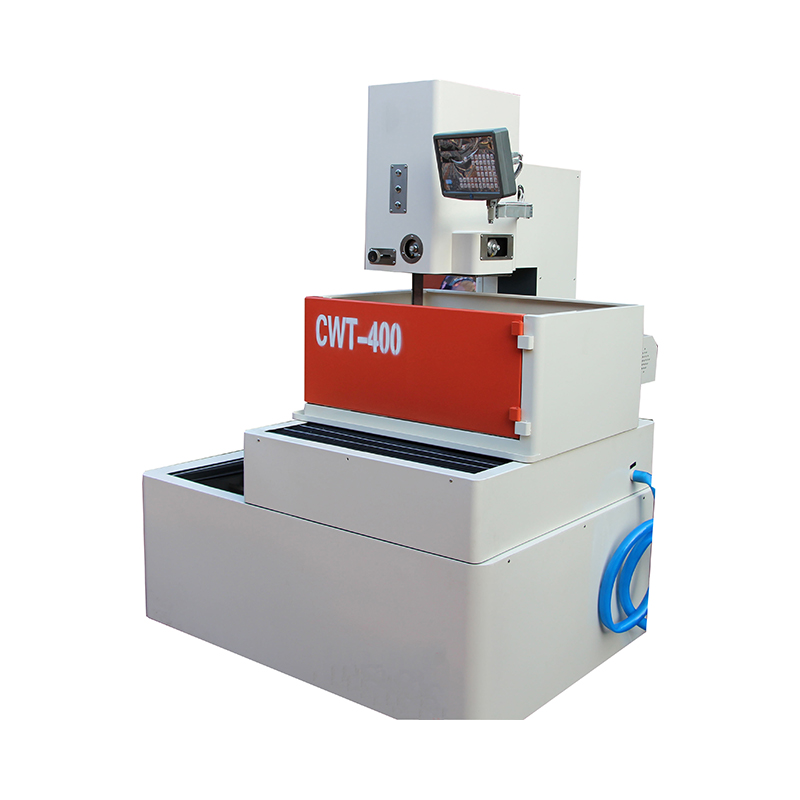

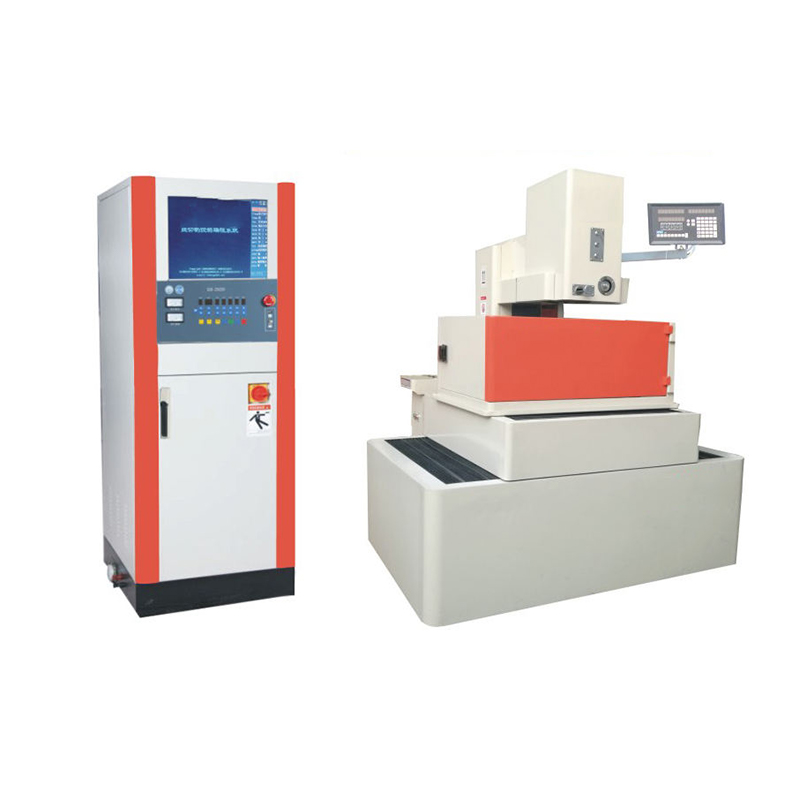

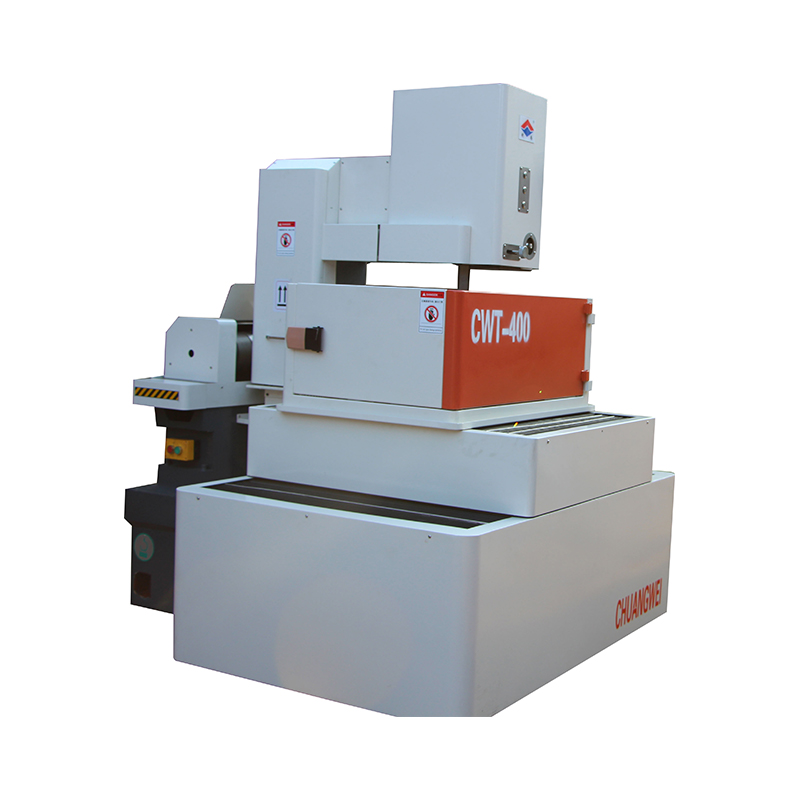

DK7740 T-typ Servo Plne uzavretá ochrana CNC drôt EDM Stredne rýchlosť strihového strihového stroja

Zavedenie serva DK7740 T-Type Plne uzavretá ochrana CNC Wire EDM Stredne rýchlosť rezného stroja EDM, stelesnenie presného inžinierstva a pokročilých technológií. Tento najmodernejší stroj je navrhnutý tak, aby vyhovoval vysokým presným rezným potrebám rôznych odvetví vrátane leteckého priestoru, automobilového priemyslu a výroby plesní.

DK7740 má robustnú štruktúru typu T, ktorá zabezpečuje stabilitu a tuhosť počas prevádzky. Jeho plne uzavretý dizajn nielen zvyšuje bezpečnosť ochranou operátorov pred procesom rezania, ale tiež minimalizuje kontamináciu životného prostredia, vďaka čomu je ideálny pre čisté a kontrolované výrobné prostredie.

Tento stroj CNC Wire EDM, ktorý je vybavený vysokovýkonným servomotorom, dodáva výnimočnú presnosť a opakovateľnosť rezania, vďaka čomu je ideálny pre zložité a podrobné obrobky. Stredne rýchlosť rezania spôsobuje rovnováhu medzi rýchlosťou a presnosťou, čo umožňuje efektívnu výrobu bez toho, aby sa znížila kvalita.

Pokročilý riadiaci systém CNC v DK7740 zaisťuje užívateľsky prívetivú prevádzku s intuitívnym programovaním a monitorovaním procesu rezania v reálnom čase. To zvyšuje produktivitu a znižuje prestoje, čo z neho robí spoľahlivú voľbu pre výrobné linky s vysokým dopytom.

Zahrnutie špičkových komponentov a špičkový dizajn, Servo DK7740 T-Type Plne uzavretá ochrana CNC Wire EDM Stredne rýchlosť strihového stroja Spravuje nový štandard v priemysle, sľubuje jedinečný výkon a trvanlivosť pre všetky vaše presné rezanie. $$

Kontaktujte nás

Jiangsu Chuangwei CNC Strojový nástroj Co., Ltd.

Popis štruktúry produktu

1. Spúšte stroje: Prijíma celkovú štruktúru duplexného boxu T-Type; Hlavná zaťažovacia štruktúra podporuje rebrá, ktoré spájajú vozík, drôtený stojan, referenčný povrch prepravy drôtu, vytvárajúce stabilné celé viacnásobné kombinované čiary typu T, povrchy a telá, plastové pieskové odlievacie žiarenia, ktoré zvyšujú tuhosť a stabilitu telesného tela stroja a rovnosť referenčného povrchu je zaručená v dynamických a statických podmienkach, ktoré zvyšujú zaťažovaciu hmotnosť telesného povrchu, ktorý je v zaťažení.
2. Časť prepravy pracovného stola: Kopavca prijíma konkávnu a konvexnú pevnú štruktúru v tvare poľa, štruktúra rebier v tvare poľa, plastová organizačná štruktúra stabilná od liatia pieskov, nie je ľahké produkovať chyby tvaru (deformácia). Guľová skrutka a lineárny sprievodca sú navrhnuté tak, aby boli inštalované v rovnakej základnej referenčnej rovine, aby sa zlepšila presnosť polohy montáže a eliminovala chyby montáže (.
Časť drôtu: Stĺpec používa štruktúru skrinky typu C. Horná časť stĺpca typu C (horný drôtený stojan) a telo dolného drôtového stojana sú relatívne pevné drôtené stojany, ktoré sú tuhé a nie je ľahké rezonovať; Mechanizmus pružiny numerickej kompresie zostavy drôtového kolesa zaisťuje napätie vyváženia drôtu molybdénu; Mechanizmus zdvíhania štvorcovej tyče využíva červové zariadenie, mechanizmus špirálového prevodového stupňa a vodítko 900V a posúvač v tvare V na utiahnutie a zámok, ktorý môže spoľahlivo a pohodlne upraviť výšku rezania (elektricky); Zariadenie hornej vody sprej sa skladá z vodnej rozprašovacej dosky a vodiaceho vodiča, ktorý je spojený pod štvorcovou vodiacou tyčou, aby sa stabilizoval vibrácie drôtu molybdénu a pomohol hornej vodnej rozprašovacej doske pri úplnom postrekovaní chladiacej kvapaliny na spracovateľskú časť.

Mechanické parametre

1. Veľkosť povrchu pracovného stola: 540 × 780 mm
2. Maximálne cestovanie osi x/y: 500 × 400 mm
3. Maximálne cestovanie osami Z: 200 mm
4. Vstupné napájanie: 2KW
5. X/Y Axis Ball Screp (Precision): Priemer 32 mm rozstup 4 mm
6. Sprievodca osou x/y (presnosť): lineárny sprievodca
7. Drsnosť povrchu: viacnásobné rezanie RA ≦ 1,1um
8. Rýchlosť podávača drôtu: 0-11 m/s (regulácia rýchlosti stepls)
9. Maximálna rýchlosť spracovania: 100 mm²/min (hrúbka GR12-40 mm)
10. Maximálna zaťažovacia kapacita tabuľky: 600 kg
11. Maximálna veľkosť obrobku: 700 × 460 × 450
12. Štandardná konfigurácia napájacieho systému: 380V ± 10%/50 Hz
13. Drive Axis Drive Servo X a Y využíva importovanú slávnu značku AC Servo Drive System, ktorý má stabilnejšiu presnosť spracovania a vyššiu viac ako presnosť rezania.
14. Maximálny prúdový prúd: 6a
15. Zobrazenie: 15 “displej LCD Color LCD
16. Programovateľná os: x/y/u/v štyri osi (štyri spojenia)
