1, Základný princíp spracovania drôtu EDM:

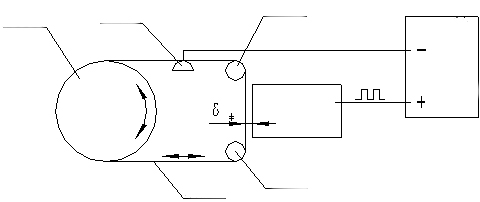

Spracovanie strihania drôtu EDM, vybíjanie impulzov medzi elektródovým drôtom a obrobkom, ako je to znázornené na obrázku jedna. Pri príchode na elektrický impulz medzi elektródovým drôtom a obrobkom vytvára iskru, v strede vypúšťania kanála, teplota okamžite až do 10 000 ℃ alebo viac, vysoká teplota, takže kov obrobku sa roztopí, aby sa dosiahol účel rezania kovu.

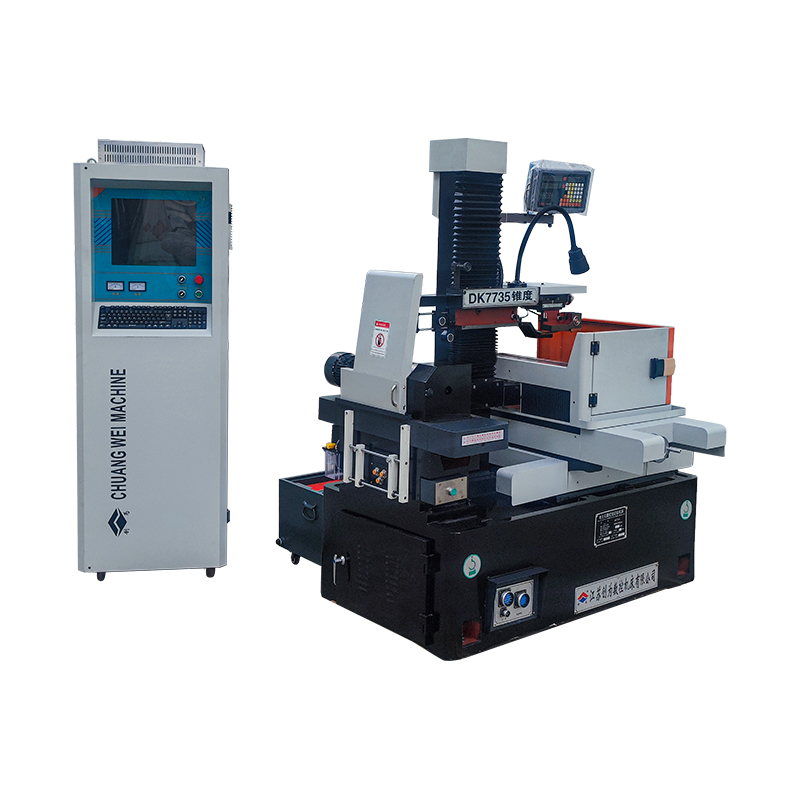

2, Zloženie strojového nástroja:
Nástroje stroja pozostáva hlavne z pracovného mechanizmu prenosu drôtu, drôtového rámca, elektrického a numerického riadiaceho systému pre pracovný tekutinový systém a ďalších častí.
(1) Pracovné
Pracovná stránka sa používa na zovretie obrobku, ktorý sa má spracovať, na dosiahnutie spracovania automatického kŕmenia. Skladá sa hlavne z horného a dolného krížového draka, presnej guľovej skrutky, prevodu bez vôle a vodiacej cesty. Horná a dolná ťahacia doska sa pohybuje dozadu a dopredu pozdĺž presnej lineárnej vodiacej cesty a jeho energia sa prenáša odchodným motorom na loptu skrutku cez prevodový stupeň bez spätného toku, aby sa dosiahol, kvôli dosiahnutiu impulzu, aby sa personálny pohyby pohyboval 0,001 mm a majú určitý stupeň odolnosti rigidity a opotrebenia. Určitá odolnosť proti tuhosti a opotrebeniu.

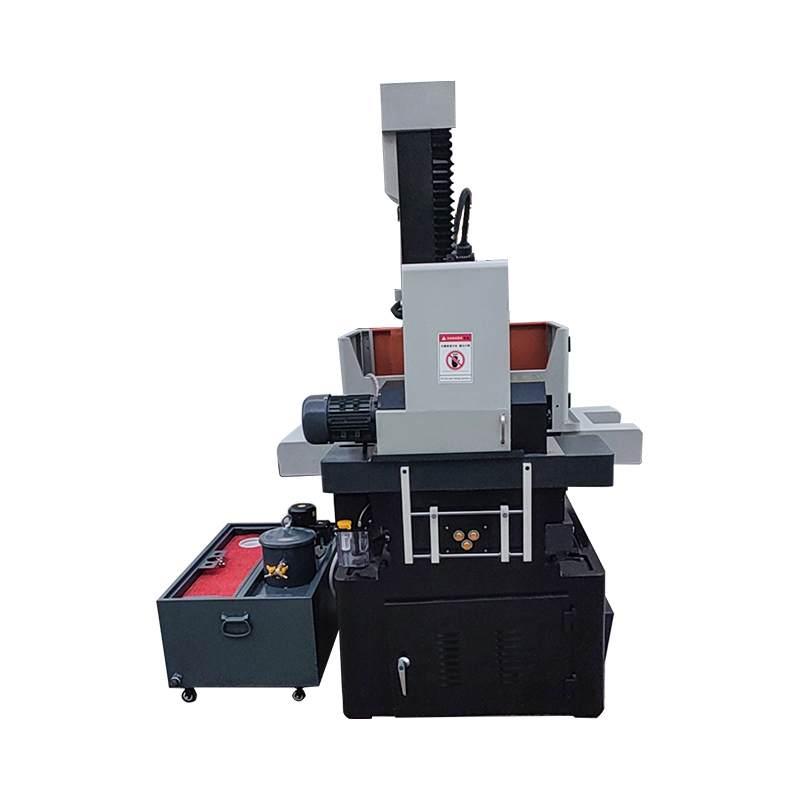

(2) Časti prepravy drôtu
Komponent prenosu drôtov sa používa hlavne na pohon elektródového drôtu podľa určitého pohybu lineárnej rýchlosti a elektródový drôt je úhľadne zavŕšený na skladovací valec, mechanizmus transportu drôtu je zložený z motorového skladovacieho hlave, horného a dolného ťahača, synchrónneho pásu, reverzného zariadenia a ďalších komponentov.
Jeho základné požiadavky sú:
① Skladovací valec na jednej strane otáčajúci sa pohybujúcim sa pohybom, aby sa zabezpečilo, že elektródový drôt vo valci úložného priestoru je úhľadne usporiadaný.
② Radiálny priebeh a axiálny priebeh skladovacieho valca by mal byť malý.
③ Valec by sa mal otáčať dopredu a spätne.
④ Mechanizmus skladovania drôtu by mal byť izolovaný z postele.
⑤ Časť prepravy drôtu prijíma uzavreté kryt, aby zabránila striekaniu pracovnej tekutiny.
(3) Časti rámu drôtu
Časti drôtu sa skladajú hlavne zo stĺpcov, horného a dolného konzolového riečna, vodiaceho kolesa, hlavy z zúženia a ďalších komponentov. Komponent drôtového rámca a komponent valca na skladovanie drôtov spolu tvoria systém pohybu elektródového drôtu. Hlavnou funkciou drôtového rámca je podopretie elektródového drôtu, keď sa pohybuje stabilnou lineárnou rýchlosťou a udržuje pracovnú časť elektródového drôtu v určitom geometrickom uhle k rovine stola.
Zostava kužeľa (krížový drag doska namontovaná na hornom konzole) môže zabezpečiť, aby obrobok obrábania dosiahol 6 °/80㎜.
(4) Komponenty postele
Posteľ je celá štruktúra štvorcovej škatule, takže tuhosť a pevnosť sú dobrá, ktorej horná časť je vybavená častiami stola, dielmi drôtov a časťami prenosu drôtov a spodná časť je vybavená pracovnou kvapalinovou nádržou a elektrickými časťami strojového stroja, čo je nielen bezpečné, ale tiež vedú k zlepšeniu operačného prostredia.
