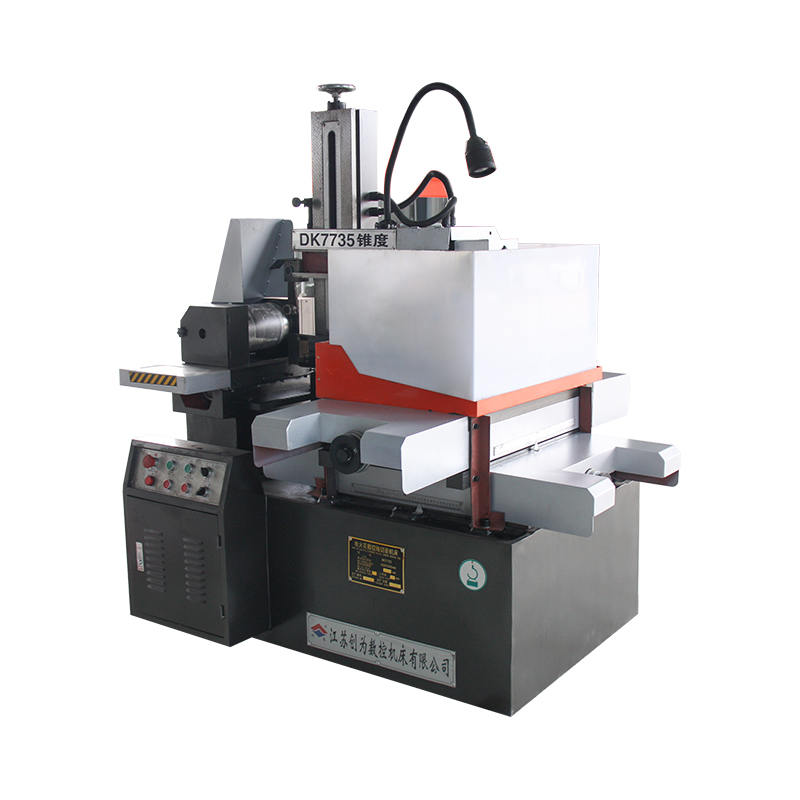

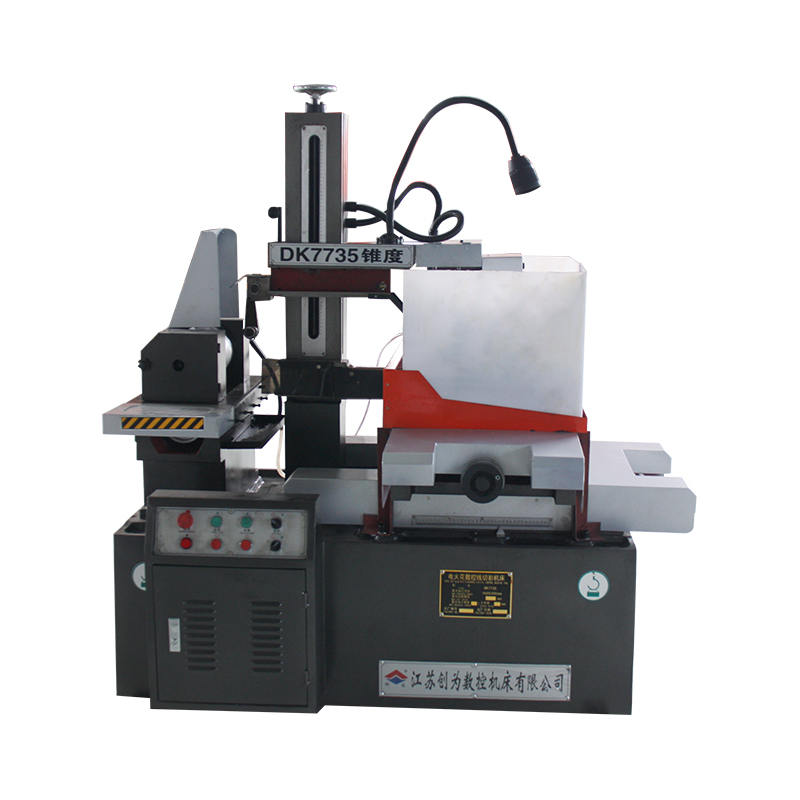

DK7735 AZ Stabilný výkonový krokový krok CNC drôt EDM vysokorýchlostný strihový stroj

1. Rozmery pracovného stola: 720 × 470 mm
2. Maximálna hrúbka rezania: 400 mm
3. Maximálne zúženie: 6 °/80 mm
4. Maximálne zaťaženie: 400 kg
5. X, Y, súradnice osi y: 450 × 350 mm
6
7. Pracovný pohybový tuk ekvivalent: 0,001 mm
8. Napájanie: 380v.50Hz (220 V.50Hz)
9. Spotreba energie stroja: <2kva
10. Hlavná hmotnosť stroja: 1200 kg
11. Rozmery hlavného stroja: 1470 × 1170 × 1510
12. Presnosť spracovania: Podľa štandardu GB/T 7926-2015.
13. Optimálna drsnosť povrchu RA<2,5um.
14. Maximálna účinnosť spracovania: 6000 mm²/h

1. Strojové lôžko je vyrobené z odlievania živicového piesku, ktoré má po sekundárnom temperovaní malú deformáciu a vysokú pevnosť.
2. Má charakteristiky stabilného výkonu, vysokého výkonu, rýchleho rezania, vysokej povrchovej úpravy a nízkej straty drôtov molybdénu. Strata drôtu molybdénu ultra nízky výrazne znižuje náklady na spracovanie.
3. Integrované programovanie a riadenie: Komplexná grafika je možné previesť na kresby DXF prostredníctvom CAD, spracovanie grafiky je možné sledovať v reálnom čase a je možné zobraziť viac stavu spracovania. Má tiež pamäť zlyhania napájania, zatiahnutie skratu, ochranu drôtov, automatické vypnutie, ľubovoľný rotácia uhla a ďalšie funkcie.
4. Rezatie drôtov značky Vyhýbaný menič sa používa na ovládanie motora prepravy drôtu, regulácie rýchlosti bez kontaktu a bezkontaktnú komunikáciu s indukčným spínačom. Počas komunikácie, žiadny hluk z komunikácie, a motor beží hladko, čo zlepšuje spoľahlivosť a bezpečnosť obrábacieho nástroja.

Základným princípom rezania drôtov EDM je použitie nástrojovej elektródy na vykonanie pulzného výboja na obrobku na dosiahnutie spracovania. Rezanie drôtov EDM nevyžaduje výrobu tvorcových elektród a ako nástroj na elektródu používa tenký kovový drôt (obvykle nazývaný drôt molybdénu). Pozitívny pól napájania impulzov je pripojený k obrobku a záporný pól je pripojený k drôtu molybdénu; Drôt molybdénu sa pohybuje tam a späť určitou rýchlosťou a neustále vstupuje a opúšťa oblasť výtoku; Zároveň sa medzi drôtom molybdénu a obrobkom postrieka tekuté médium. Pokiaľ operátor efektívne riadi rýchlosť a trajektóriu pohybu drôtu molybdénu na obrobku, je možné znížiť požadovaný tvar a veľkosť obrobku. Trajektória pohybu obrobku je tvorená súradnicovým pracovným a dvoma riadenými krokovými motormi vo vertikálnych a horizontálnych smeroch) pohybujúcich sa v smere x a y.
Hlavný stroj DK Series CNC drôtového strihacieho stroja sa skladá z lôžka, pracovného zariadenia, drôtového napájacieho zariadenia, drôtového stojana, nádrže na chladivo, elektrické prístroje, príslušenstvo a ďalšie komponenty. Je založená na lôžku a na pracovnom zariadení na napájanie drôtu a drôtený stojan sú nainštalované na rovnakom základnom povrchu postele.
Nasledujúce sa zavádzajú osobitne:
1) posteľ
Posteľ je škatuľka v tvare živice piesok liatinová časť, ktorá je integrálnou liacou štruktúrou. Horná časť je nainštalovaná s pracovným stolom, drôtovým úložným bubnom, drôtom, osvetlením a ďalšími časťami.
2) pracovný stôl
Pracovný stôl sa skladá hlavne z povrchu pracovného stola, strednej ťahovej dosky, loptičkovej skrutky a rýchlostnej skrinky. Pozdĺžny a priečny pohyb dragovej dosky prijíma vodiacu štruktúru guľôčok a krokový motor poháňa skrutku cez dva páry anti-backlash prevodových stupňov, aby sa dosiahol pohyb pracovného stola. Guľová skrutka má výhody vysokej presnosti prenosu, vysokej účinnosti a dlhej životnosti.
3) Zariadenie na prepravu drôtu
Drôtový úložný bubon sa skladá z tenkostenného dutého valca. Motor poháňa drôtový úložný bubon, aby sa otáčal cez konektor, a recipročný pohyb skladovacieho bubna drôtu pochádza zo skrutky po výmene rýchlosti prevodu, aby sa poháňal doska na prepravu vodiča.
Časté obrátenie dosky na ťahanie vodiča úložného bubna je riadené množinou indukčných spínačov. Štruktúra je jednoduchá a operácia je citlivá. Ľavé a pravé kolízne bloky sú vybavené bezpečnostnými zariadeniami preťaženia. Ak indukčný spínač nezmení smer, prúd vodičovho transportného motora je odrezaný.
4) drôtený stojan
Drôt molybdénu je ako uzavretý prenosový pás, ktorý je poháňaný kľukatým bubnom do práce tam a späť. Drôtové koleso a pár hlavných vodiacich kolies sú zabalené drôtom molybdénu a prevádzkujú sa v cykle.
Vodičné koleso vertikálne zapečate utesnenú časť drôtu molybdénu.
5) Nádrž na chladiacej kvapaliny
Vodné čerpadlo dodáva pracovnú tekutinu do oblasti spracovania. Sediment sa hromadí v špinavej skrinke a musí sa pravidelne čistiť. Pracovná chladiva používa DX-1 saponifikovanú tekutinu.
6) príslušenstvo
① Stúpka: Skupina svoriek sa používa na opravu plochej dosky alebo valcového obrobku a svorka je pripevnená k pracovnému stolu so skrutkou typu T.
② Crank: Používa sa na vinutie drôtu na otáčanie skladovacieho bubna.
③ Utiahnutie drôtu: používa sa na manuálne utiahnutie drôtu molybdénu.
